破碎矿石操作中,所应用的鄂破设备其目的是为了获取高品质细粒产物,辊式破碎机的应用目的同样如此。
辊式破碎机按棍子数目分来分,有单棍、双棍、三辊和四棍;按棍面形状划分,有光棍、齿辊和操行棍。另外还有异形辊式破碎机。

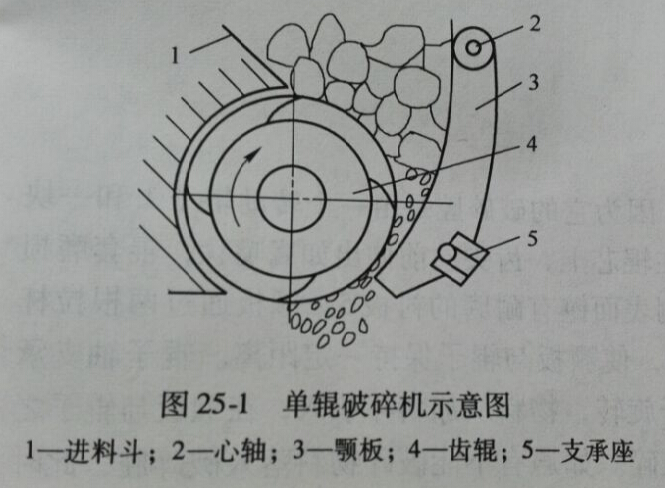

如图25-1所示为单棍破碎机示意图,棍子4外表面和悬挂在心轴上的颚板内侧曲面构成破碎腔,颚板下部有支承座。物料自进料都进入到破碎腔上部因顺时转动齿辊进入到破碎腔,间隙逐渐减小的区域受挤压、冲击和劈裂作用而破碎,较后从底部排出。另外颚板还可以通过弹簧支承。在遇到不能破碎物料时,颚板会向后退,排除破碎物,因此对鄂破起到一定的保护作用,因此被称作破碎设备保险设备。
双棍破碎机其棍子支承在活动轴承上,棍子支承在固定轴承上,活动轴承因弹簧被推向左侧挡块。两棍做相向运动,给入两棍间的物料受棍子和物料摩擦力作用,随棍子转读而带入破碎腔,经挤压破碎由下部排出。两棍间较小间隙为排料口宽度,破碎产品粒度就由它决定。
三辊破碎机棍子有两个轴承为固定的,另一个由杠杆和油缸支撑,被支撑棍和两个固定棍分别构成初级破碎腔、二级破碎腔。在物料进入初级破碎腔时,经过较上端棍子和支承辊挤压、剪切和研磨,达到物料粗碎,然后在下部固定棍和支承辊作用下,较终成为合格品排出。
四棍破碎机就是两个双棍破碎机的组合。上部双棍主要负责粗碎,下部双棍主要负责细碎,也可称作两级辊式破碎机。
由此可知,三辊破碎机则是四棍破碎机结构简化及改进的结果,单棍破碎机就是双棍破碎机结构简化及改进的结果。如果更深入分析会了解到,单棍相较于双棍破碎机,其优点在于:设备重量和占地面积较小;传动简单;破碎腔深,啮角小,因此破碎比较大;产生剪切作用,对鄂破设备破碎有韧性物料来讲是非常有利的。
