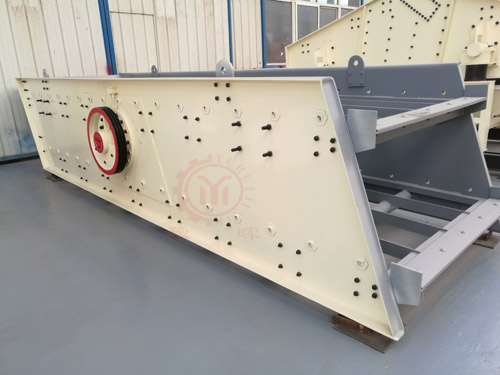

圆振动筛

圆振动筛

圆振动筛介绍:
  我公司生产的YZS系列圆振动筛是一种新型筛分设备,振动轨迹为圆,产量能耗均达到国家标准,居国内外先进水平,备受各行业用户的好评。在结构上采用筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力,圆振动筛是一种多层、高效的新型振动筛。该机型物料筛淌线长,筛分规格多,各档规格筛选清晰,筛分效率高,不易堵塞。具有结构合理、激振力强、振动噪音小、坚固耐用、维修方便、使用安全等优点,广泛应用于矿山、建材、交通、能源、化工等行业的产品分级,是破碎筛分机组上的理想设备。当安装了小孔径筛网时,必须加水喷淋才能筛分潮湿的粘性物料。圆振动筛是一种做圆形振动、多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。如无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足。

圆振动筛
工作原理:
  电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

 圆振动筛主要用途及使用条件:
  本系列圆振动筛是指物料在网面上做圆形运动,用于煤炭、冶金、矿山等部门作产品分级用,该圆振筛机处理能力强,筛分效率高,具有技术参数合理,结构强度、刚度高,运转可靠,噪音小,维修方便等特点。

圆振动筛结构特征:
        驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器,克服了万向联轴器易损坏的缺陷; 振动器采用块偏心式结构,结构简单;可配套选择给料箱,给料箱的应用增加振动筛的有效筛分面积,同时延长进料端筛网使用寿命;传动部分增加了中间过渡轴承座,中间过渡轴承座的应用有效保护了电机,延长了电机使用寿命。电动机安装在筛框的左侧,也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

圆振动筛的结构和主要优点:
        1、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。
  2、构造简单、拆换筛面方便。

圆振动筛性能特点:
  1.圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,使用维修方便。
  2.圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
  3.圆振动筛采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。

圆振动筛的特点
  1.圆振动筛结构新颖,技术参数先进,处理能力大,筛分效率高。
  2.圆振动筛采用振动电机作为激振源,使用维修方便。
  3.圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
  4.圆振动筛采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。

圆振动筛主要技术参数:

型号

筛网
层数

筛网
面积
(m2)

筛孔
尺寸
(mm)

最大
进料
尺寸
(mm)

处理
能力
(m3/h)

振动
功率
(r/min)

双振

(mm)

电机
功率
(kw)

筛面
倾角
(度)

筛面
规格
(mm)

重量
(不包括
电机)
(kg)

外形尺寸
(长×宽×高)(mm)

2YK1225

2

6

4-50

400

8-60

800-970

8

5.5

20

1200×2500

2500

3090×1840×1080

3YK1225

3

9

4-50

400

10-70

800-970

8

5.5

20

1200×2500

2850

3240×1840×1480

2YK1230

2

7.2

4-50

400

12-78

800-970

8

7.5

20

1200×3000

3000

3590×1840×1080

3YK1230

3

10.8

4-50

400

13-80

800-970

8

7.5

20

1200×3000

3600

3740×1840×1480

2YK1237

2

8.88

4-50

400

15-86

800-970

8

7.5

20

1200×3700

3600

4290×1840×1080

3YK1237

3

13.22

4-50

400

16-90

800-970

8

7.5

20

1200×3700

4200

4440×1840×1480

2YK1535

2

10.5

5-50

400

20-125

800-970

8

11

20

1500×3500

4890

4110×2095×1300

3YK1535

3

15.75

5-50

400

21-125

800-970

8

11

20

1500×3500

5700

4300×2180×2090

2YK1545

2

13.5

5-50

400

22-150

800-970

8

15

20

1500×4500

5330

5110×2095×1300

3YK1545

3

20.25

5-50

400

22-150

800-970

8

15

20

1500×4500

5800

5300×2180×2090

2YK1548

2

14.4

5-50

400

22.5-162

800-970

8

15

20

1500×4800

5980

5410×2095×1300

3YK1548

3

21.6

5-50

400

22.5-162

800-970

8

15

20

1500×4800

6600

5600×2180×2090

2YK1848

2

17.28

5-80

400

25-206

750

11

15

20

1800×4800

7080

6000×2450×1910

3YK1848

3

25.92

5-80

400

32-276

800-970

8

18.5

20

1800×4800

7600

6120×2450×2230

2YK1854

2

19.44

5-80

400

32-312

800-970

8

18.5

20

1800×5400

8150

6600×2450×1910

3YK1854

3

29.16

5-80

400

32-312

800-970

8

22

20

1800×5400

8840

6720×2450×2230

2YK2160

2

25.2

5-100

400

50-475

970

8

30

20

2100×6000

9780

7210×2760×2075

3YK2160

3

37.8

5-100

400

50-475

970

8

30

20

2100×6000

10800

7355×2760×2475

2YK2460

2

28.8

5-100

400

65-550

970

8

37

20

2400×6000

13600

7210×3060×2075

3YK2460

3

43.2

5-100

400

70-620

970

8

37

20

2400×6000

15600

7355×3060×2475
