PE-600×900颚式破碎机

PE-600×900颚式破碎机

        声明:矿山机械颚式破碎机简称鄂破机、鄂破,因此,下文介绍有关鄂破、鄂破机、颚式破碎机,我们统一称作颚式破碎机。

      一、PE-600×900鄂破|鄂破机|颚式破碎机简介
       PE-600×900颚式破碎机简称69式破碎机,其生产能力是每小时40-120立方米。 物料的进入口尺寸大小为600×900(mm),允许通过的最大进料粒度是480(mm),排料口允许调整的范围75-200(mm)。PE-600×900颚式破碎机所需要的电机功率为75KW,整个机械重量是17600公斤,总的外形尺寸(mm)为2792×2168×2250。破碎效果极佳。

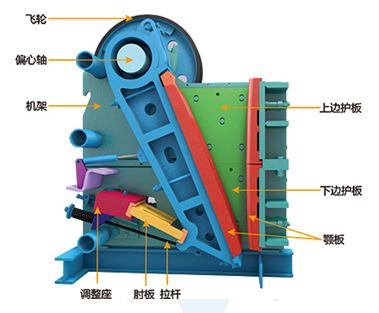

       二、PE-600×900鄂破|鄂破机|颚式破碎机主要部件介绍
       1、机架
       机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。
       2、颚板和侧护板
       定颚和动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。
       3、传动件
       偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。
       4、调节装置
       调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。
       5、飞轮
       颚式破碎机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要注意静平衡。
       6、润滑装置
       偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

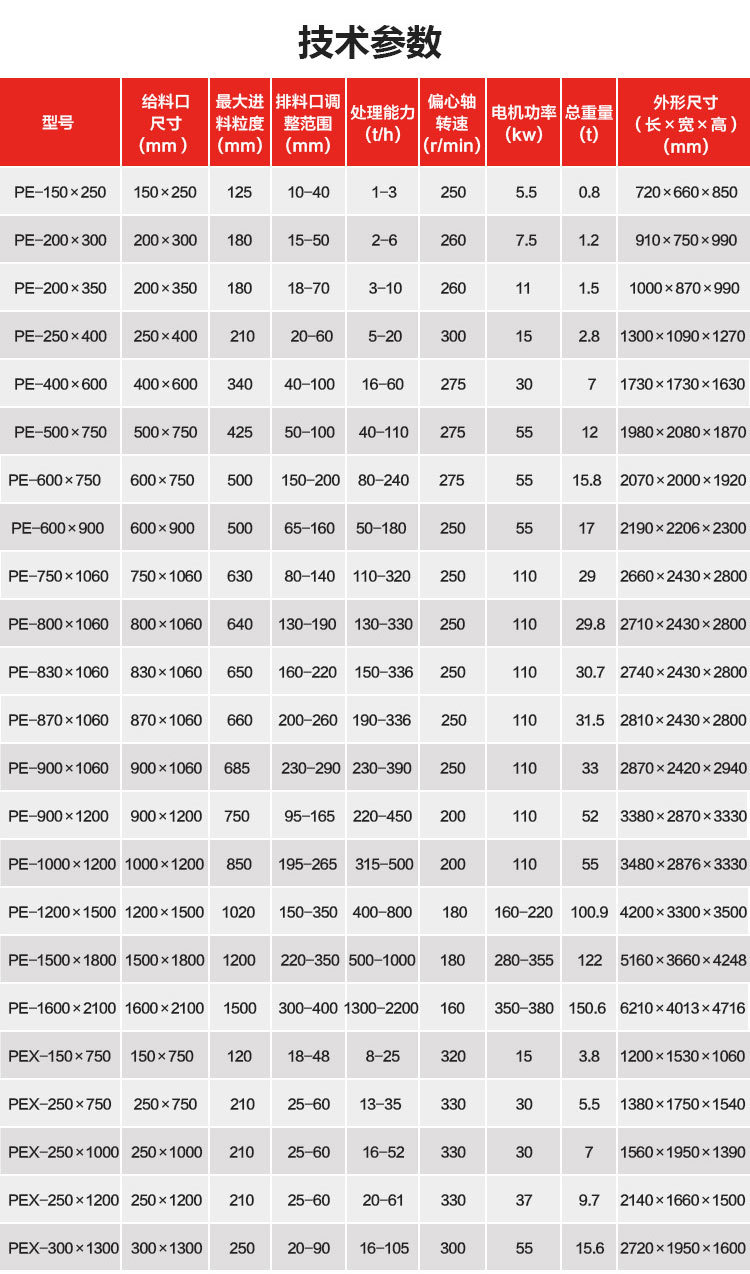

       三、PE-600×900鄂破|鄂破机|颚式破碎机技术参数

鄂破机型号 PE-600×900 生产能力(m3/h) 40-120
进料口(mm) 600×900 最大进料粒度(mm) 480
功率(kw) 75 排料口调整范围(mm) 75-200
重量(kg) 17600 外形尺寸(mm) 2792×2168×2250

注:产品性能在不断改进中,参数如有更改,恕不另行通知。
