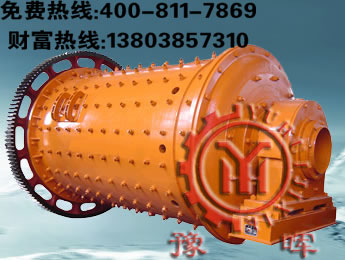

棒磨机

棒磨式制砂机

棒磨式制砂机工作原理
        棒磨式制砂机为卧式筒形旋转装置,外沿齿轮传动,两仓。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

棒磨式制砂机结构特点
        球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。

棒磨式制砂机用途大致有三种
        1)钨锡矿和其他稀有金属矿的重选或磁选厂,为了防止过粉碎引起的危害,常采用棒磨;
        2)当用二段磨矿流程时,如果第一段是从20~6毫米磨到3~1毫米,采用棒磨作第一段磨矿设备时,生产能力较大,棒磨式制砂机效率也较高。因为一定重量的棒荷比同重量球荷的表面积小得多,所以作第二段细磨时,棒磨比球磨的生产率和效率都低;
        3)在某些情况下可以代替短头圆锥碎矿机作细碎。当处理较软的或不太硬的矿石(尤其  是粘性大的矿石),用棒磨将19—25毫米(甚至32毫米)的矿石磨到6—10目时,比用短头圆锥碎矿机与筛于成闭路时的配置简单,成本也较低,并且可以使碎旷车间的除尘简化。对于硬矿石,用短头圆锥碎矿机与筛子成闭路的办法可能较经济。在设计中究竞选用球磨还是选用棒磨,必须根据具体情况制订方案加以比较才能确定。

棒磨式制砂机的用途
        棒磨机广泛用于金属和非金属矿山及水利.建材部门粉磨各种矿石或岩石。棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动,驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泄落状态落下。 被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出机外,以进行下一段工序作业。

棒磨式制砂机技术参数

型号

筒体规格(mm)

筒体转速

(r/min)

装棒

重量(t)

给料粒

(mm)

排料粒度(mm)

产量

(t/h)

功率

(kw)

外形尺寸

(mm)

重量(kg

直径

长度

MB0918

900

1800

29.0-31.3

2.3

25

0.16-5

1.6-6

22

5900×2365×2015

6200

MB0924

900

3400

29.0-35.4

3.1

25

0.16-5

2.9-10

30

5250×2480×2127

6600

MB1224

1200

2400

27.0-34.0

6.5

25

0.16-5

5.0-13

55

5829×2867×2540

13500

MB1530

1500

3000

26.5-29.5

11.5

25

0.16-5

6.0-25

95

7635×3329×2749

18170

MB1830

1800

3000

21.6-22.8

17.5

25

0.16-5

4.8-28

155

8007×3873×3023

35000

MB02130

2100

3000

19.0-21.0

23.5

25

0.16-5

12.6-30

155

9000×2800×3800

43000

MB2136

2100

3600

19.0-21.0

23.2

25

0.16-5

15.1-45

210

9600×2800×3800

58000

MB2736

2700

3600

17.2-18.5

47.0

25

0.16-5

25.0-75

400

10870×6100×4950

71500

MB2740

2700

4000

17.2-18.5

51.0

25

0.16-5

27.7-90

420

11500×6100×4950

73600
