矿石破碎中所应用的分级式鄂破机设备，其实际就是分级破碎机，指既能破碎大块物料又可以令小于排料口物料矿石在不经破碎同时随棍子转动排出，由此可见此种鄂破机设备是同时具备破碎和分级作用的破碎设备。其实质是一种具备新破碎机理和结构的双齿辊破碎设备。

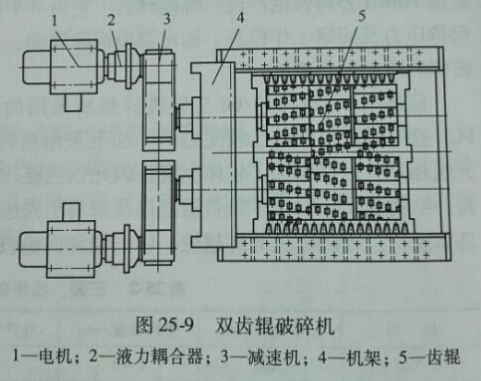

        如图25-9所示为双齿辊破碎设备简图。其主要由齿辊、传动系统、润滑及控制系统构成。机架4是整个破碎机基础，齿辊由辊套、辊芯及传动轴组成，两个齿辊借助两根轴和四个轴承装载机架上。采用具有锥孔外圈带沟槽的双列球面滚子轴承。两个轴承都属于固定式，因此两棍之间中心距不变，以此保证产品粒度。
        鄂破机内的分级破碎机其辊齿采用跟进排列形式并在轴向方向按照螺旋角排列，这样同时只有一对齿参与破碎物料，两齿辊相向方向转动时，鄂破机适宜破碎为主，如果两辊相背方向转动而齿辊和两边齿6形成两个破碎腔，破碎机适宜分级为主，齿套采用整体分段铸造结构，令结构简化便于拆装。
        另外，对此种鄂破机齿辊材质的要求：当破碎中硬以下物料时常采用30CrMnSi和Mn13。前者硬度为HRC43-45，后者硬度为HRC21。如果破碎煤炭时，多采用30CrMnSi而不用Mn13。传动部分，采用双电动机分别经变距型液力偶合器2、减速设机3、联轴器驱动齿辊转动破碎物料。破碎机选用自动干油站，二硫化钼锂基润滑脂。轴承选用迷宫或迷宫加油封密封，一般用6-12个月。为了进一步增加鄂破机的监控性和可靠性，会对其加装PCL自动控制系统，便于远距离操控。
