上置式复摆颚式破碎机结构及特性分析
创建时间 2015-07-30 作者 网站管理员 浏览 QQ留言 产品咨询 联系电话:13803857310

        上置式(也叫负支承)复摆颚式破碎机和传统复摆破碎机相比较,其不同之处在于它的传动角大于90°,因此其肘板是向上倾斜放置的,因而得名为上置式复摆颚式破碎机。另外因传动角较大,其动颚运转特性得到了改善,有利于咬住大块矿石,增加破碎比,同时提升了20%生产率,衬板的磨损也减少了,产品粒度也得到了保障。

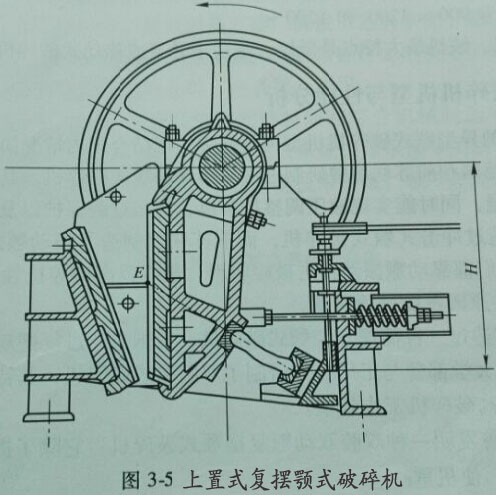

上置式复摆颚式破碎机        通过实际运行我们会发现,上置式复摆颚式破碎机动颚E点为肘板延长线和衬板表面的交点,此焦点是动颚轨迹改变旋转方向的界限点。E点上部,动颚运转轨迹是按逆时针方向旋转,而E点下部的动颚运转轨迹为顺时针运转。因此上置式复摆颚式破碎机动颚从E点到排料口期间,会出现阻碍排料现象,从而造成堵塞的产生。另外由于肘板是向上放置的而增加破碎机高度,增加机身。肘板的向上放置,还会令轴承受力恶化。通过分析可知,要想改善轴承的受力,需要对动颚齿面倾角进行调整,令其为零,即垂直放置,以增加动颚悬挂高度h(上置式颚式破碎机结构如图3-5所示)。
        上置式复摆颚式破碎机因传动角大于传统破碎机传动角范围,因此会被称作大传动角颚式破碎机。在实际生产中,此种鄂破设备由于实际投产事故较多,因此其应用并不多,而我们需要做的则是根据实际客户需要为其选择合适的破碎设备,并获取超高的破碎效率。
