颚式破碎机中颚板的布置形式
创建时间 2015-08-13 作者 网站管理员 浏览 QQ留言 产品咨询 联系电话:13803857310

        我们都知道颚板在颚式破碎机中占有重要地位,因其有动、定颚之分,而其所对应的布置形式有:①动颚板相对垂直方向倾斜一个α角而定颚板垂直;②定、动颚板分别倾斜为α1角和α2角;③定颚板倾斜α角而动颚板垂直。具体的颚式破碎机定、动颚板布置方式如图所示:

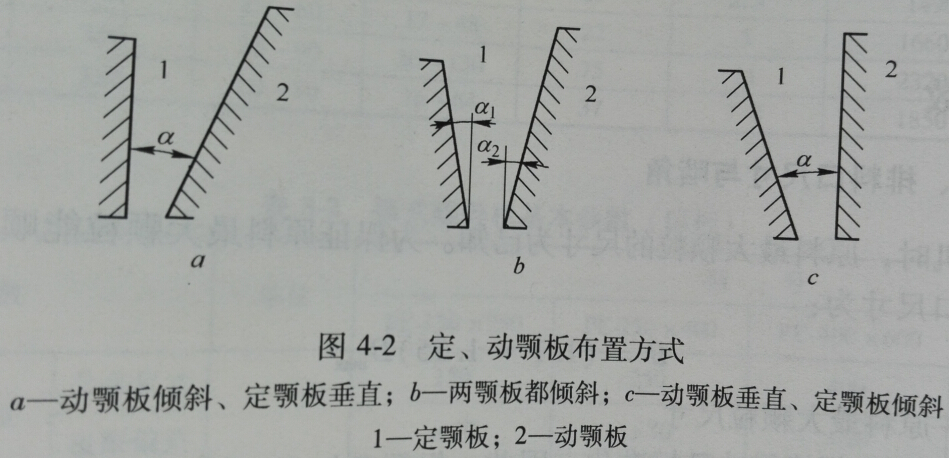

定、动颚板布置方式

        图中第一种(图a)布置方式的应用最为普遍,第三种(图c)其应用特点在于,通过精心设计,令衬板相对动颚产生垂直推力,在支撑系统方面,只产生小的分力。同时还可以改善动颚特性,即在相同条件下,可以减少垂直行程、减少阻碍排料。国产900×1200简摆颚式破碎机、国外简摆破碎机和上置式破碎机,都有动颚垂直布置方式。
        从动颚的运转工艺来分析,当α1=α2=α/2时,会被动颚运转特性所制约,其综合影响结果并不一定有利。因此,通常采用α1≠α2≠0的方案。如果固定颚板装设曲线形衬板,其倾角为5°为最恰当,当然,动颚板的布置方式还会受其他因素的影响。在进行颚式破碎机设计时,通常破碎机规格尺寸、排料口调整范围都来自客户,且为给定值。而我们需要做的则是首先确定出颚式破碎机的啮角和破碎腔高,以方便后续操作的顺利进行。
