简述鄂破机中动颚结构的设计
创建时间 2015-08-24 作者 网站管理员 浏览 QQ留言 产品咨询 联系电话:13803857310

        在进行矿石的多种破碎生产时,鄂破机动颚的应用与磨损是需要特别关注的,作为破碎设备的重要部件,其维护是异常重要的。那么现实中鄂破机动颚结构的设计是如何进行的,请看以下分析:

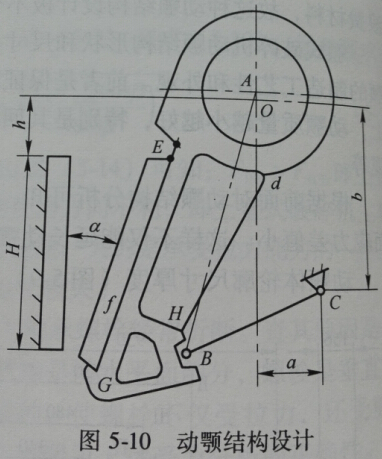

动颚结构设计        根据实际生产中鄂破机的运转强度所选择出的动颚滚动轴承外径尺寸的1/2为半径,以A点为圆心绘出动颚内孔(如图5-10动颚结构设计),并画出动颚外部外圆,选定动颚形式,其他部分几何形状及尺寸可以根据鄂破机动颚结构设计原则及经验进行确定。
        动颚结构形式按横截面形状可分为:E型截面、反E型截面、箱型截面三种。同样截面尺寸情况下第二种强度要高于第一种。在实际设计过程中,动颚参数还需要视具体情况而定。通常,中小型鄂破机多为第一和第二种横截面形式,而大型破碎设备则采用箱型横截面结构。
        动颚头部内孔在两端的滚动轴部分的大小,需参考轴承宽度等大小来确定,而其他如动颚头部吊钩,脚部及拉紧设备拉杆连接的挂钩以及动颚的铸造工艺要求等,是需要根据实际情况及客户需要进行确定的。
        以上则为豫晖针对鄂破机动颚结构设计进行的简单介绍,更多相关信息详见:http://www.yhpsj.com/
