颚式破碎机机架损坏后的优化改良操作
创建时间 2015-10-22 作者 网站管理员 浏览 QQ留言 产品咨询 联系电话:13803857310

        为促使设备具备良好的力学特性,并延长其使用寿命,减少反复维修带来的经济损失,某些颚式破碎机厂家会利用有限元分析方法,对颚式破碎机机架损坏进行分析并获取有效的优化改良操作。
        通过ANSYS有限元分析法对颚式破碎机进行的数值模拟分析操作可知(具体参考图2、图3),破碎机机架损坏的主要原因在于横梁缺少转动自由度,横梁需要局部小角度转动,但因受机架限制,在机架横梁轴承座处产生较大应力,当抵达高交变应力状态时,最终机架会因为疲劳而失去应有的作用,这与实际情况相符合。

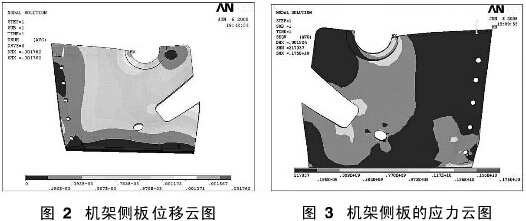

颚式破碎机侧板位移及应力图示

        针对以上颚式破碎机出现的损坏,我们所采取的有效改良优化操作为:将横梁的铸造改为焊接,横梁和机架的连接由铸造改为螺栓联接。具体操作如下:
        先将颚式破碎机中横梁自机架上割下,再用钢板将所娃机架部分利用钢板进行补充,然后将焊接横梁和机架用螺栓联接,为降低吊装孔应力集中,在焊接横梁吊装孔两边分别加装加强肋,以确保焊接横梁的牢固性,因机架对横梁旋转趋势有一定限制作用,因而会有一定应力产生,经优化改进后将会被转移至横梁上。因而在释放约束后,横梁载荷会有所增加,这就需要对优化后的颚式破碎机机架进行再次的数值模拟分析,以验证优化后的使用效果。
