外动颚匀摆鄂破机的结构特点
创建时间 2016-03-07 作者 网站管理员 浏览 QQ留言 产品咨询 联系电话:13803857310

        较为传统的复摆鄂破机是由一曲柄连杆结构构成的,其中的连杆正是破碎机的动颚,而最新研发生产出的新型外动颚匀摆鄂破机,去除了以往四连杆中以连杆为动颚的传统结构设计,将四连杆结构中的连杆作为配件的边板,而动颚仅为连杆上的一点延伸。

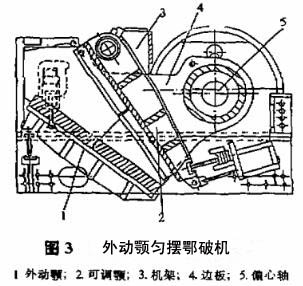

外动颚匀摆鄂破机        新型破碎设备-外动颚匀摆鄂破机在实际生产中所表现出的结构特点有:
        1、新型破碎设备和传统复摆鄂破机不同,它不再有偏心连杆套环设结构,也不需要通过偏心运动直接传递至动颚,而是由边板将偏心轴的运动传至外侧动颚处。
        2、动颚和静颚的安装和传统复摆鄂破机相反,动颚和偏心轴位于破碎腔和静颚两侧,动颚的往复运转为破碎设备提供了可靠进料保证。
        3、静颚通过悬挂轴挂于机架之上,其下部由衬板和机架相连接,对肘板位置进行调节,静颚将围绕悬挂轴旋转,此时的排料口大小将会得到改变,以此达到控制排料粒度的目的。
        4、破碎腔为倾斜装配。
        5、外动颚匀摆鄂破机的负悬挂结构:皮带轮和飞轮都位于设备的中部,详情可参考上图。
