矿石抵达鄂破机进行破碎过程中,动颚对料块施加破碎力,料块也会以同样大小的力反作用于动颚或固定颚上,这些力通过破碎机结构,传递给各主要部件,令它们产生应力、变形,严重时会被破坏。
鄂破机设计初期,为了正确获取其各结构的形状及尺寸、强度与刚度,那么各结构所需承受力的大小是必须得出的,一般我们会以解析法和图解法来表示。

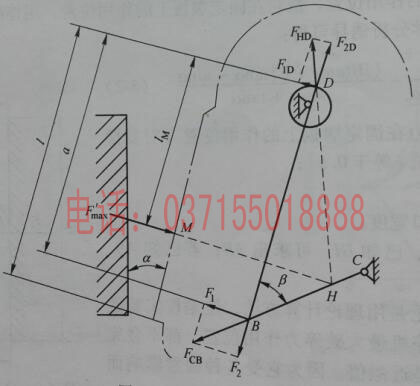

1、解析法。如上图所示,动颚受有三个作用力,物料对动颚的反作用力F′max,肘板的作用力FCB和动颚轴承反力FHD。设计过程中,可取动颚和曲柄的铰点D处于160°状态。
2、图解法。利用图解法来解读鄂破机受力是比较简单的。为了令问题更加简单,可以不计各铰链间的摩擦影响。

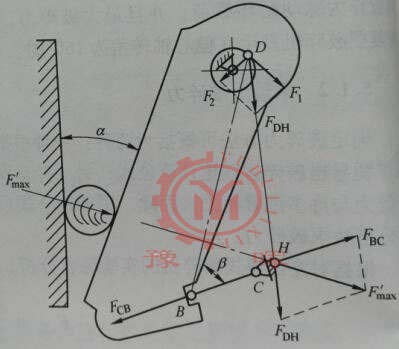

按照一定比例画出鄂破机工作简图(如上图),将动颚作为整体,动颚上的作用力有三个:F′max=Fmaxcosα,其大小方向都是已知的,肘板作用力FCB沿CB方向,并与F′max交于H点,再根据“同一平面内三个互不平行的力相互平衡,则它们的作用线必交于一点”的原理,动颚悬挂心轴的反力FHD方向,必沿D、H点的连线从H点用选定的比例尺画出F′max矢量,根据力的平行四边形定理,便可按一定比例,获取FDH和FBC的大小和方向。从而确定鄂破机结构的受力。
