烧结砖用往复式颚式破碎机
创建时间 2017-05-05 作者 网站管理员 浏览 QQ留言 产品咨询 联系电话:13803857310

  颚式破碎机是由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机,广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。现有颚式破碎机的动颚采用电机,通过皮带带动偏心轮运动完成动颚与静鄂之间的破碎动作,其机械安全性能低,破碎效果不理想,在破碎过程中容易从进料口崩溅出破碎的骨料,同时在破碎过程中产生大量的灰尘,引起严重的环境污染,造成烧结砖利用率低下等问题。

  在现有的破碎鄂板结构设计中,由于其结构相对固定,无法针对破碎骨料的特点进行针对性设计,因此,在烧结砖破碎过程中,容易产生大量针状及片状颗粒。将带有大量针状及片状颗粒的烧结砖骨料作为再生骨料配置混凝土,这种再生砖骨料混凝土的抗压、劈拉等基本力学性能较差,制约了再生砖骨料混凝土的应用。如果对带有大量针状及片状颗粒的烧结砖骨料进行二次加工,将提高生产成本,不利于烧结砖的资源化利用。

  针对上述存在的问题和不足,提供一种结构设计合理、使用安全、烧结砖利用率高、破碎出料粒径易于控制的烧结砖用往复式颚式破碎机

  为达到上述目的,所采取的技术方案:

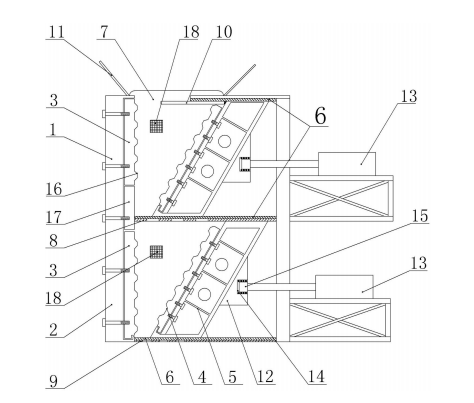

颚式破碎机结构图

  一种烧结砖用往复式颚式破碎机,包括呈纵向层叠布置的破碎仓体一和破碎仓体二、匹配设置在各个破碎仓体内的破碎装置和驱动破碎装置的往复动力机构。破碎装置包括固定设置在破碎仓体内其中一侧面上的静鄂板、与静鄂板对应且与破碎仓体之间匹配滑动配合的动颚以及固定在动颚上的动颚板。往复动力机构的驱动端与动颚连接驱动,破碎仓体一顶部开设有进料口,破碎仓体一与破碎仓体二之间设有筛板一。破碎仓体二底部也开设有筛板二,筛板二上开设的筛孔较筛板一上开设的筛孔小。

  采用上述技术方案,所取得的有益效果:

  1、摆脱了传统的由电机带动偏心轮进行动颚的结构设计,采用往复式破碎结构,大大提高了机械操作的安全性,有效地提高了破碎效率。同时在破碎仓体一的进料口处设置了安全防护板,能够有效的防止骨料在破碎过程中的崩溅。

  2、根据烧结砖的材料性质和对颗粒的使用要求,分仓体对烧结砖进行破碎并对静鄂板及动鄂板进行了重新设计。静鄂板采用颚式破碎板在上、点式破碎板在下的组合式破碎鄂结构。同时,根据烧结砖材料的性质,降低了颚式破碎板的凸起角度,加大了凸起和凹入部分的宽度,显著降低了出料后针状及片状骨料的含量,使再生砖骨料更好的适用于配置再生砖骨料混凝土或应用于其他工程领域。

  3、在破碎仓体一和破碎仓体二中设置了吸灰孔,不仅防止粉尘向入料口及出料口的扩散,而且对粉尘进行了有效的收集,能够根据其特性应用于其他的工程领域。吸灰孔的设置还大大改善了操作环境,提高了烧结砖的利用率。

  4、摆脱了传统颚式破碎机通过调节复位弹簧控制出料粒径的方式,改用粒径调节螺栓进行调节,使各破碎仓体出料粒径能够得到精确的控制,同时本发明采用两个破碎仓体纵向布置,并在其底部通过筛板进行出料粒径的进一步控制,避免了骨料的二次加工,大大提高了再转生砖骨料的利用率。

  5、在破碎仓体一及破碎仓体二上、下部均设置了导轨,避免了传统颚式破碎机中动鄂板与仓体壁容易夹料的问题,提高了工作效率,进一步优化了整个设备的性能。
