要想满足矿石的高效率破碎,就必须有效控制鄂破机平衡。那么我们可以在鄂破机运动学及动力学基础上对偏心轴处反作用力进行计算,从而获取破碎机维持平衡的重量,并维持鄂破机平衡。
所谓鄂破机平衡,正是为了平衡因动颚惯性载荷而产生的振动力。因此进行平衡力计算时可忽略动颚自重。另外,因肘板质量,转动惯量以及曲轴质量和偏心都较小,为方便也可以忽略不计,因而只需要考虑因动颚引起的惯性力惯性力矩。此时,在有两个运动副的鄂破机设备中,作用力有惯性力和惯性力偶距以及约束反力。
在日常操作中,由于鄂破机结构较为特殊,同时平衡重的添加较为困难,因此会在曲轴上增加平衡重来维持部分平衡。

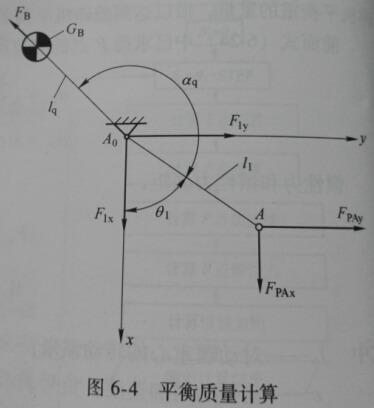

如图6-4平衡质量计算所示,如果在曲轴上加向径lg,位置αq,质量Gb的平衡重,则由Gb及动颚惯性力在曲轴支座上引起的动压力F1x、F1y可通过以下公式获得:
通过分析可知,平衡重通常位于飞轮轮缘上,在鄂破机试车时,可以调整平衡块质量来达到调整鄂破机较佳平衡的目的。
